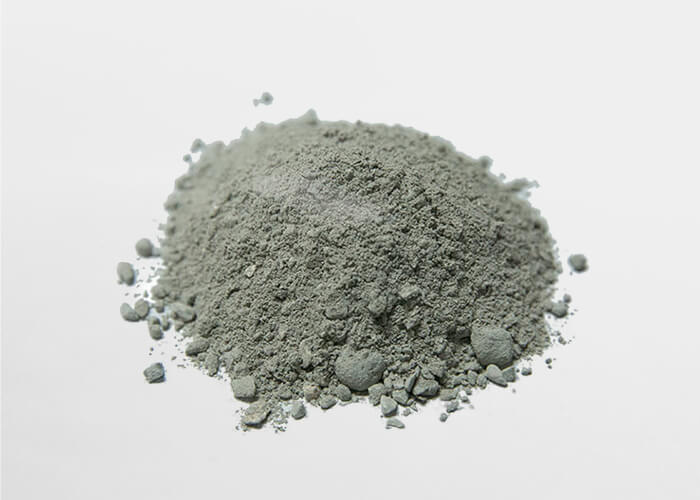

耐磨耐火澆注料主要以特種礬土、剛玉及碳化硅等高強度耐火原材料為骨料和細粉，添加微粉制作而成。材料具有體積穩定性好，強度大、耐磨性能好、抗熱震、耐侵蝕、不開裂、不剝落等特點。
|
項目 |
指標 |
||||
|
NM-1 |
NM-2 |
NM-3 |
NM-4 |
||
|
Al2O3 % |
≥70 |
≥75 |
≥80 |
≥85 |
|
|
體積密度 g/cm3 110℃×24h |
≥2.6 |
≥2.75 |
≥2.8 |
≥2.9 |
|
|
常溫耐壓強度 MPa |
110℃×24h |
≥60 |
≥65 |
≥70 |
≥75 |
|
1400℃×3h |
≥90 |
≥95 |
≥105 |
≥110 |
|
|
常溫抗折強度 MPa |
110℃×24h |
≥8.5 |
≥9 |
≥10 |
≥11 |
|
1400℃×3h |
≥13 |
≥14 |
≥15 |
≥16 |
|
|
常溫磨損量 cm3 |
＜9.6 |
＜8.5 |
＜7.3 |
＜6 |
|
|
0.2MPa荷重軟化開始溫度℃ |
＞1450 |
＞1490 |
＞1530 |
＞1560 |
|
|
熱震穩定性 次 900℃水冷 |
＞20 |
＞20 |
＞20 |
＞20 |
|
|
最高使用溫度 ℃ |
1550 |
1550 |
1600 |
1600 |
|
|
加熱永久線變化 % |
＜-0.3 |
＜-0.3 |
＜-0.2 |
＜-0.2 |
|
Copyright ? 2020-2023 鄭州榮盛窯爐耐火材料有限公司 | 豫ICP備13012392號 | 公司營業執照信息公示
